          矩形空气轴承能最大限度的利用空间,具有无摩擦、高速与高精度等特点。如果我们下面的介绍没有涵盖您的需求,请联系我们


300mm×150mm


250mm×125mm


200mm×100mm


150mm×75mm


100mm×50mm


80mm×40mm


50mm×40mm


50mm×25mm


40mm×20mm


30mm×15mm


24mm×12mm

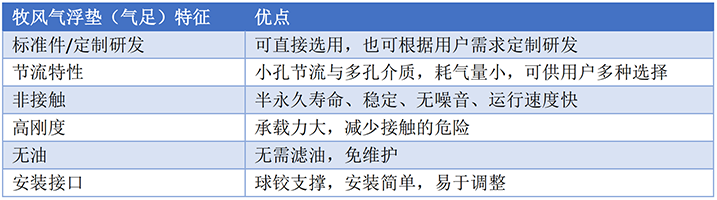

牧风科技空气轴承特征


特征 优点
系列标准件 预先为设计提供标准化接口,无需定制,快速供货。
固有孔截流结构 高一致性的产品性能。
耗气量低。
无表面接触 零磨损,具有超长的使用寿命。
无附着,超稳定的使用精度。
无噪音,无气振现象。
无需润滑油 免维护。
高气膜刚度 降低运动面接触的可能。
运行平稳、适合高速、高加速运动。
高精度定位。
球铰支撑 方便、成熟、易于调整。


矩形空气轴承性能对比


规格
(mm)

高度
(mm)

升力
(N)

刚度
(N/μm)

流量
(NLPM)

球窝直径
(mm)

图号

24×12

15

45

5.7

0.26

6

W121204

30×15

15

63

9.2

0.29

6

W121504

40×20

15

92

19.8

0.37

10

W122004

50×25

22

162

33.7

0.42

10

W122504

50×40

22

425

38.7

0.48

16

W124004

80×40

25

738

50.4

0.48

16

W1240A04

100×50

30

978

134.9

0.58

16

W125004

150×75

50

3103

156.2

0.68

25

W127504

200×100

70

4685

605.7

0.71

25

W127504

250×125

85

8199

693.9

0.92

25

W1210004

300×150

100

11474

1075.2

1.23

25

W1215004

注:供气压力为0.4MPa,快插接头为M5*0.8,塑料软供气管管径4mm。
